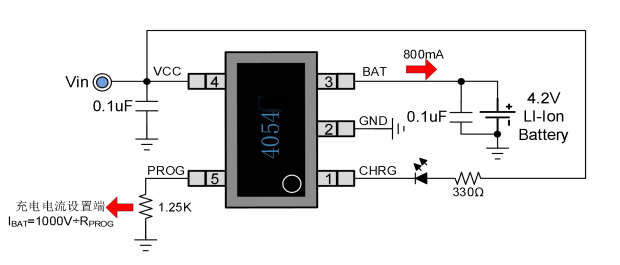

4054是一個完善的單片鋰離子電池恒流/恒壓線形電源管理芯片。它薄的尺寸和小的外包裝使它便于便攜用。更值得一提的是，4054專門設計適用于USB的供電規格。得益于內部的MOSFET結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和高外圍溫度時，熱反饋可以控制充電電流以降低芯片溫度。充電電壓被限定在4.2V，充電電流通過外部電阻調節。在達到目標充電電壓后，當充電電流降低到設定值的1/10時，4054就會自動結束充電過程。

4054還可被設置于停止工作狀態，使電源供電電流降到25uA。TP4054確保電池接反時芯片自動進入保護狀態，確保IC不被擊穿導致電池自放電引起事故。其余特性包括：充電電流監測，輸入低電壓閉鎖，自動重新充電和充電已滿及開始充電的標志。

·高達 500mA 的可編程充電電流；  ·無需 MOSFET、檢測電阻器或隔離二極管；

 ·用于單節鋰離子電池、采用 SOT23-5 封裝的完  整線性充電器；

·恒定電流/恒定電壓操作，并具有可在無過熱危  險的情況下實現充電速率最大化的熱調節功能；

 ·直接從 USB 端口給單節鋰離子電池充電；  ·精度達到±1%的 4.2V 預設充電電壓；  ·用于電池電量檢測的充電電流監控器輸出；

 ·自動再充電；  ·充電狀態輸出引腳；  ·C/10 充電終止；  ·待機模式下的供電電流為 45uA；

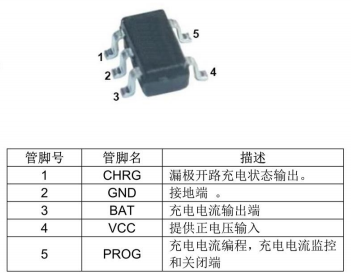

 ·2.9V涓流充電器件版?；  ·軟啟動限制了浪涌電流；  ·采用 5 引腳 SOT-23 封裝。
